HAUSTECHNIK
Über einen zentralen
Schacht in der Mitte des
Hauses werden alle Luft-
und Wasserleitungen
geführt. Alle Nassräume
grenzen direkt an diesen
Schacht. Dies bedeutet
zum einen kürzt mögliche
Leitungswege durch das
Haus, zum anderen
gehen Wärmeverluste
nicht verloren, sondern
ins Haus abgegeben.

Die technischen Geräte,
wie Wärmetauscher und
Wasserspeicher werden
auf einem Spitzboden
unter dem Dach unter-
gebracht. Der Weg der
Luft vom Erdwärme-
tauscher ist so sehr weit, dafür ist der Sonnen-kollektor sehr nah an der
Anlage und kann gege-
benenfalls ohne Pumpe (auf Auftrieb basierend) installiert werden.

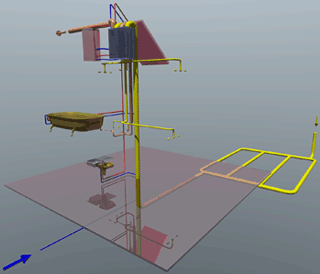

rote Rohre	-	Warmwasser
blaue Rohre	-	Kaltwasser
gelbe Rohre	-	Zuluftleitungen
braune Rohre	-	Abluftleitungen
blauer Pfeil	-	Kaltwasseranschluss
gelbe Pfeile	-	Zuluft
braune Pfeile	-	Abluft
